Электроизоляционная намоточная бумага ЭН-70

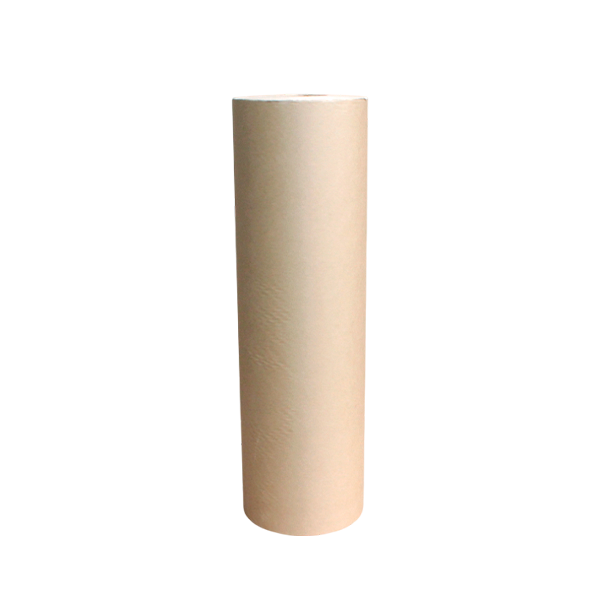

Электроизоляционная намоточная бумага ЭН-70 (бумага марки ЭН толщиной 70 микрон по ГОСТ 1931-80) это основной материал для изготовления намоточной изоляции в трансформаторах, реакторах и электрических машинах разного напряжения. Вырабатывается из небеленой древесной целлюлозы жирного помола, что обеспечивает высокую плотность и низкую пористость готовой бумаги при сохранении эластичности. Подходит для масляных и сухих трансформаторов, для измерительной и преобразовательной аппаратуры.

Сочетание умеренной толщины и нормированной плотности даёт оптимальную электрическую прочность одного слоя при компактном диаметре готовой обмотки. Ширина рулона подбирается под намоточный станок и тип катушки. Помимо ЭН-70, в категории есть более плотная намоточная бумага ЭН-85, пропиточная ЭИП-66 Б для гетинакса, трансформаторная ТВ-120 для масляных аппаратов. Полный ассортимент собран в категории электротехнических бумаг.

Для чего используют намоточную бумагу ЭН-70:

• намоточная изоляция масляных силовых трансформаторов средней мощности (ширина 1000 мм);
• изоляция обмоток реакторов и сглаживающих дросселей (750 мм);
• межслоевая изоляция в катушках измерительных трансформаторов тока и напряжения (500 мм);
• обмотки сухих трансформаторов малой и средней мощности;
• катушки контакторов, реле и магнитных пускателей в электроаппаратуре;
• технологические прокладки на этапе сборки магнитопроводов.

Намоточная бумага ЭН-70 это базовый расходник трансформаторных заводов (Алмалыкский ТЗ, «Электрозавод», «Тольяттинский трансформатор») и крупных ремонтных предприятий, обслуживающих силовое электрооборудование. Целлюлоза жирного помола даёт особую пластичность при наматывании на сложные катушечные каркасы и снижает риск надрыва бумаги при автоматической подаче с натяжением. После пропитки трансформаторным маслом бумага раскрывает диэлектрические показатели и работает в составе изоляции весь срок службы трансформатора (от 25 лет для силовых конструкций). Три ширины рулона позволяют точно подобрать формат под намоточный станок без обрезков.

Характеристики:

• марка: ЭН-70 (намоточная);
• материал: небеленая древесная целлюлоза жирного помола;
• толщина: 70 ± 6 мкм;
• плотность: не менее 0,78 г/см³;

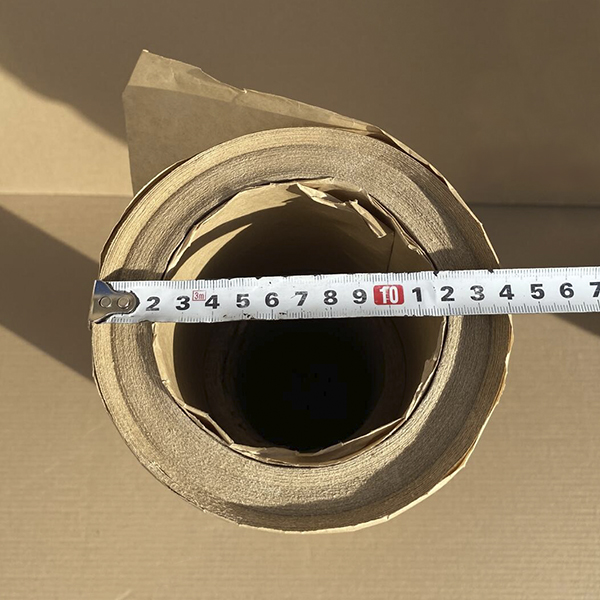

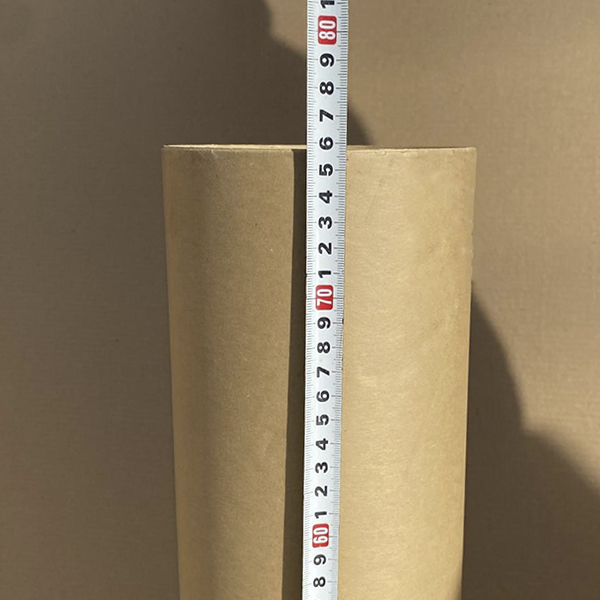

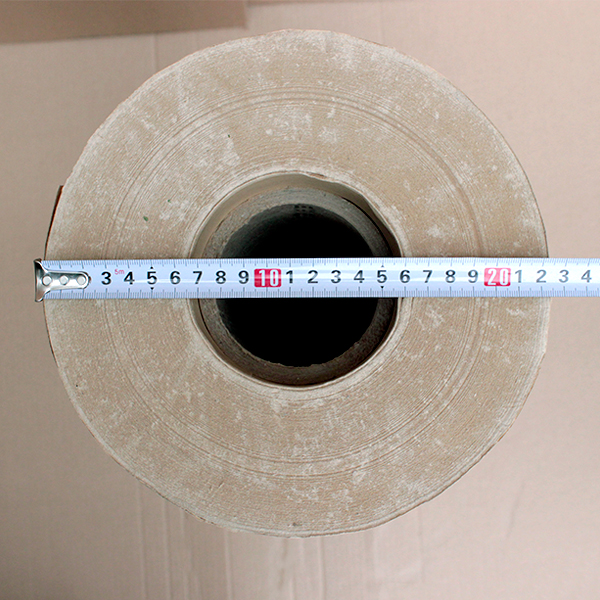

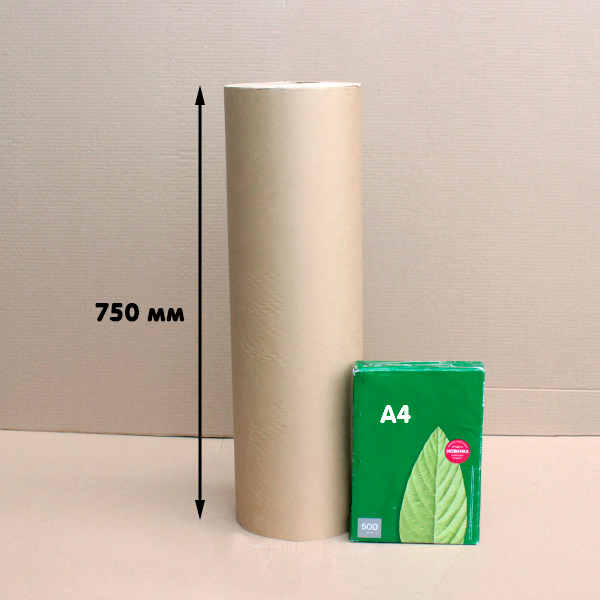

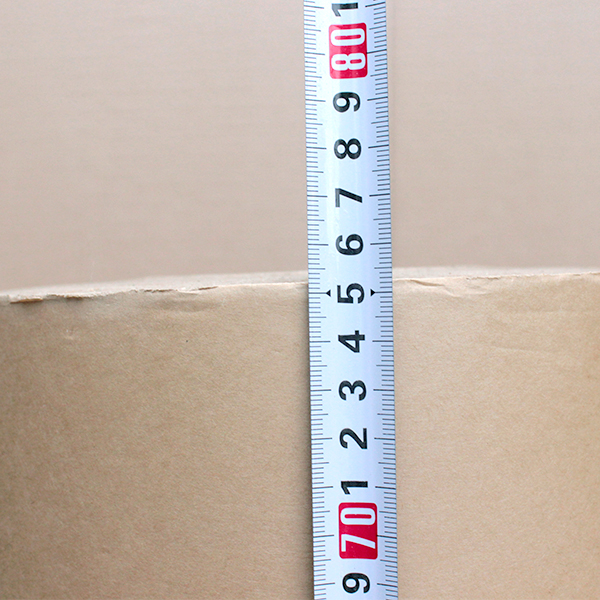

• ширина рулона: 500, 750 или 1000 мм;
• ГОСТ 1931-80.

Часто задаваемые вопросы (FAQ):

Чем намоточная бумага ЭН-70 отличается от ЭН-85?
Главное отличие в толщине: ЭН-70 это 70 микрон (более универсальная), ЭН-85 это 85 микрон (для повышенной электрической прочности одного слоя). Обе марки изготавливаются по одному ГОСТ 1931-80 и взаимозаменяемы в проектах при пересчёте числа слоёв.

Подходит ли ЭН-70 для сухих трансформаторов?
Да, намоточная бумага ЭН-70 используется как в масляных, так и в сухих трансформаторах. В сухих конструкциях после намотки катушка обычно пропитывается изоляционным лаком или эпоксидным компаундом для механической фиксации.

Какую ширину рулона ЭН-70 выбрать?
Под стандартный намоточный станок берут ширину, кратную высоте каркаса катушки: 500 мм для малых, 750 мм для средних, 1000 мм для крупных трансформаторов и реакторов. Подбор по факту делается по чертежу обмотки.

Можно ли пропитывать ЭН-70 трансформаторным маслом?
Да, бумага специально разработана под масляную пропитку: целлюлоза жирного помола равномерно впитывает масло по всей толщине слоя, что обеспечивает стабильную электрическую прочность готовой изоляции масляного трансформатора.
