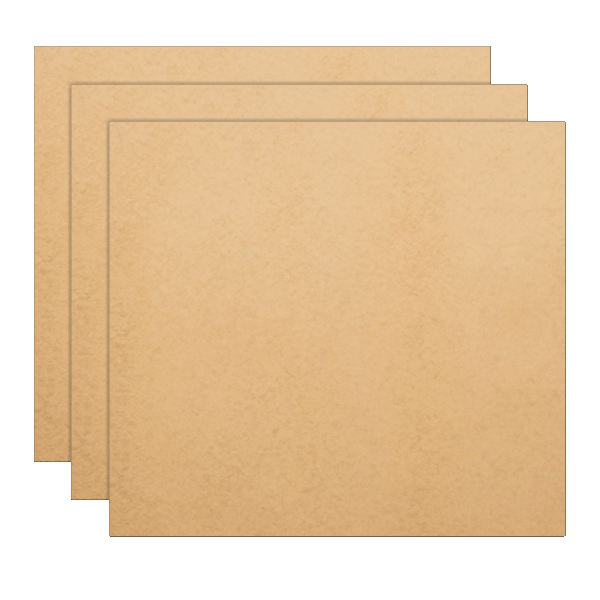

Электрокартон в листах

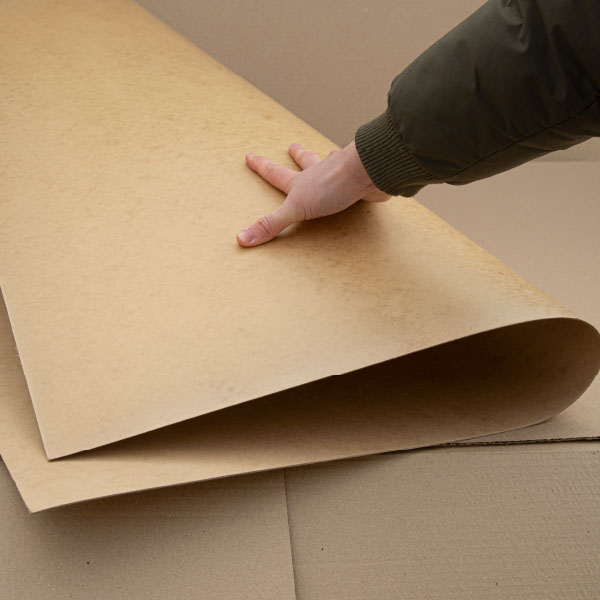

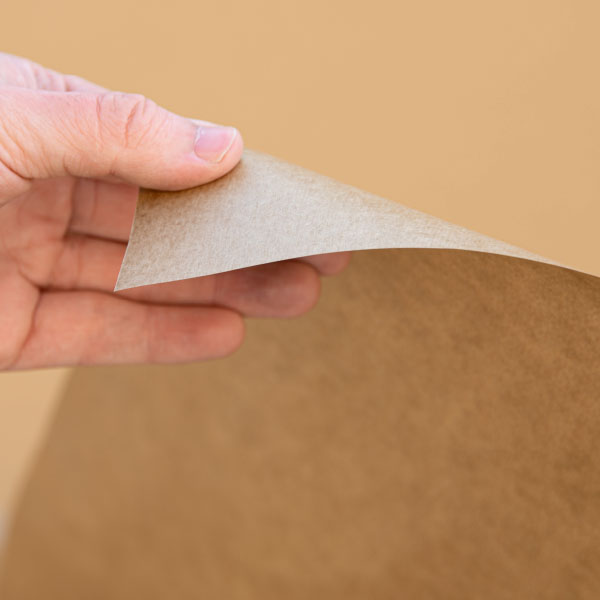

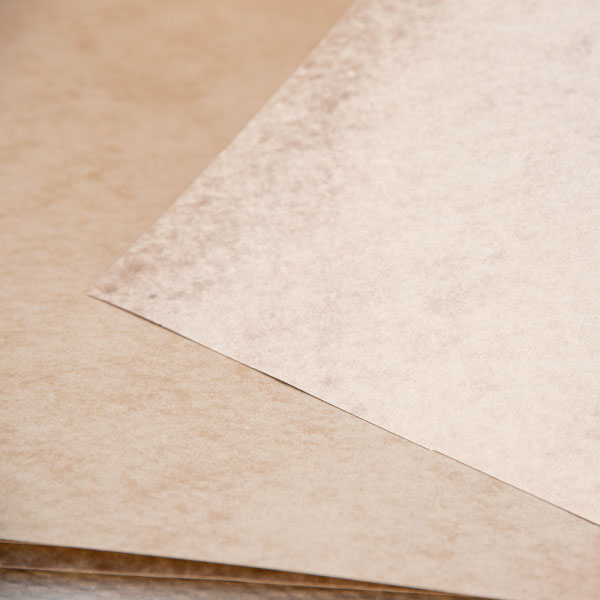

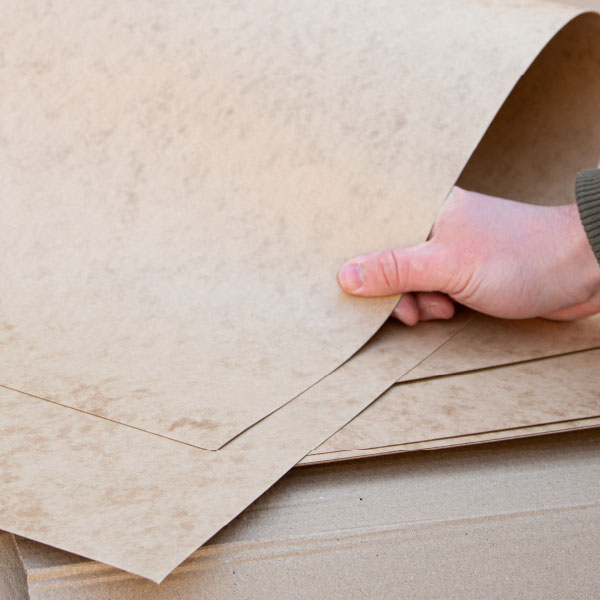

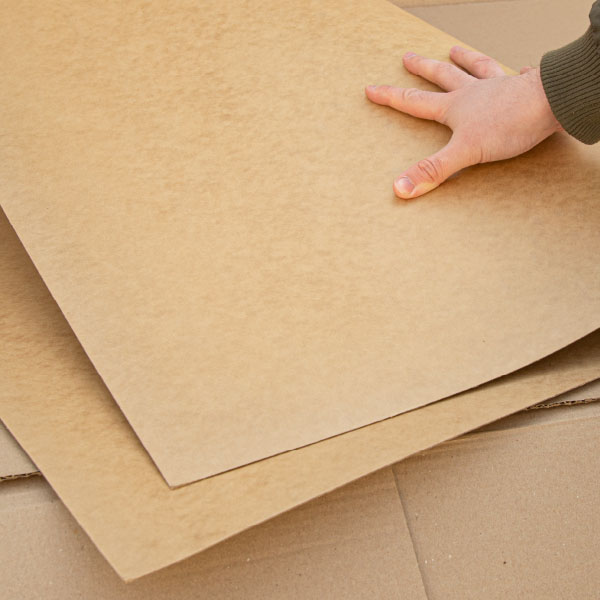

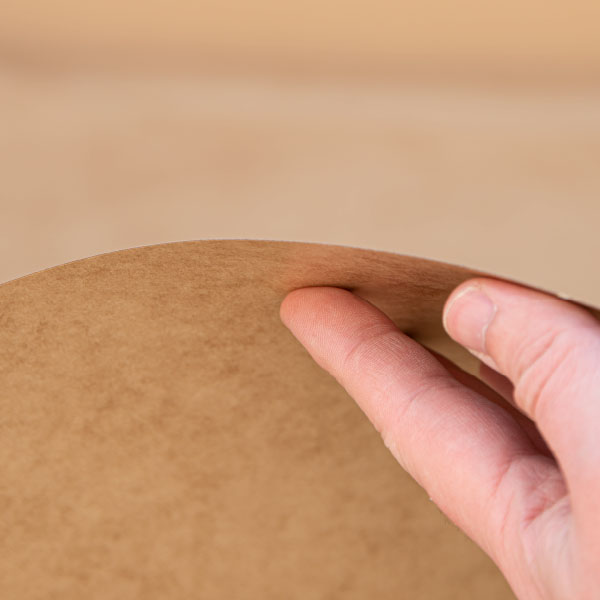

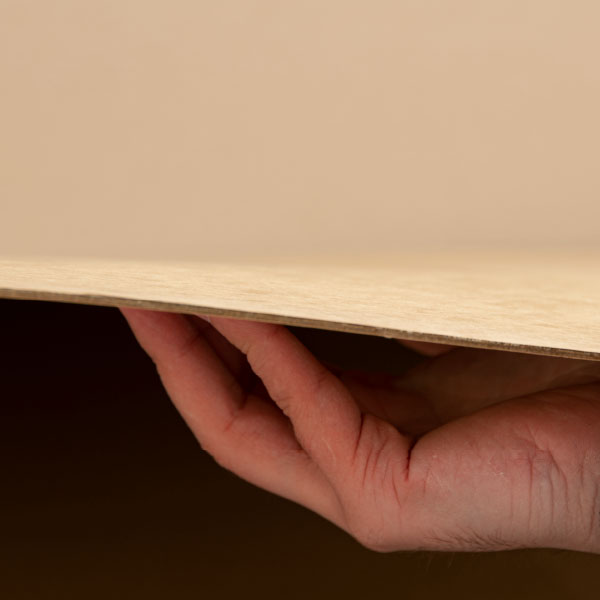

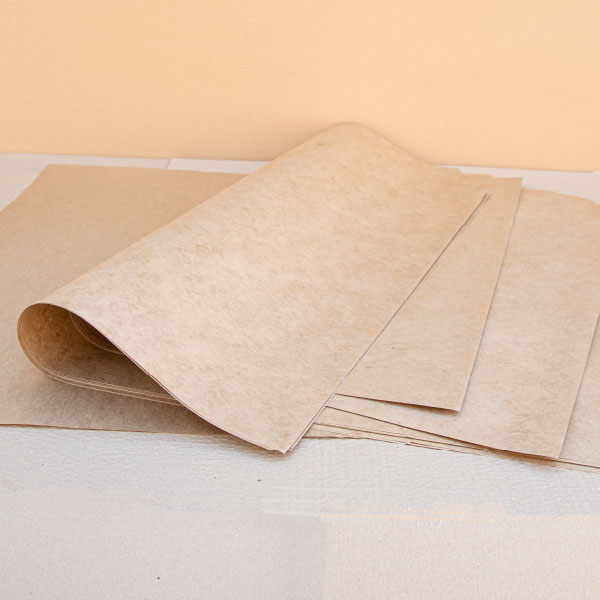

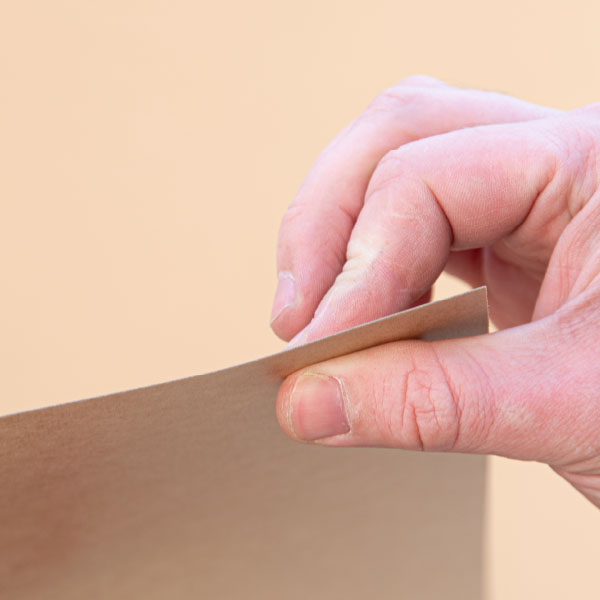

Электрокартон в листах (электроизоляционный картон, прессшпан марок ЭВ, ЭКС, Г) это плотный целлюлозный материал для электротехнической промышленности и смежных производств. Изготавливается прессованием смеси сульфатной и хлопковой целлюлозы из хвойных пород древесины, имеет светло-коричневый ореховый оттенок и гладкую поверхность. Высокие диэлектрические показатели в сочетании с механической прочностью делают электрокартон базовым изоляционным материалом для оборудования с масляным заполнением, силовых трансформаторов, конденсаторов и электрогенераторов.

В линейке три марки: ЭВ (плотность 1,15 г/см³, ГОСТ 2824-86) для классической изоляции, ЭКС (плотность 1,1 г/см³, ТУ 17.12.59-030-00278882-2017) с улучшенными механическими свойствами и Г для повышенной нагрузки. Толщины от 0,1 до 2 мм перекрывают весь диапазон задач, форматы листов 1020х1000, 1050х1000, 1070х1000 и 1100х1000 мм соответствуют толщине. Если нужна большая длина для собственной нарезки, посмотрите электрокартон в рулоне, для тяжёлых прокладочных задач электрокартон марок А и Б. Полный ассортимент собран в категории электротехнических бумаг.

Для чего используют электрокартон в листах:

• межвитковая и межслоевая изоляция в трансформаторах и реакторах (толщина 0,2-0,5 мм);
• изоляционные шайбы, перегородки и прокладки в электрических машинах (0,5-2 мм);
• диэлектрические клиновые вставки в обмотках электродвигателей (0,3-1 мм);
• изготовление лекал для швейного производства и кройки в ателье (1-2 мм);
• переплётный картон ручной работы и оформление авторских книг (0,5-1,5 мм);
• мебельные шаблоны и декоративные поделки в моделизме (1-2 мм).

Светло-коричневый цвет электрокартона стал визуальным маркером ремонта советских и российских трансформаторов, поэтому ремонтные службы энергопредприятий узнают марку ЭВ с первого взгляда и используют её при восстановлении масляных силовых трансформаторов ТМ, ТМН, ТРДН. Прессшпан хорошо обрабатывается ножом, фрезой, лазерным гравёром и плоттером, что делает его удобным для производства лекал в кожевенном деле, кройки в швейной промышленности, изготовления шаблонов для маркетри и инкрустации мебели. Электрокартон выдерживает длительное хранение в масляной ванне без расслоения, не теряет диэлектрических свойств в трансформаторном масле и совместим с системами охлаждения замкнутого типа.

Характеристики:

• марки: ЭВ, ЭКС, Г;
• материал: сульфатная и хлопковая целлюлоза, прессование;
• плотность: 1,1-1,15 г/см³;

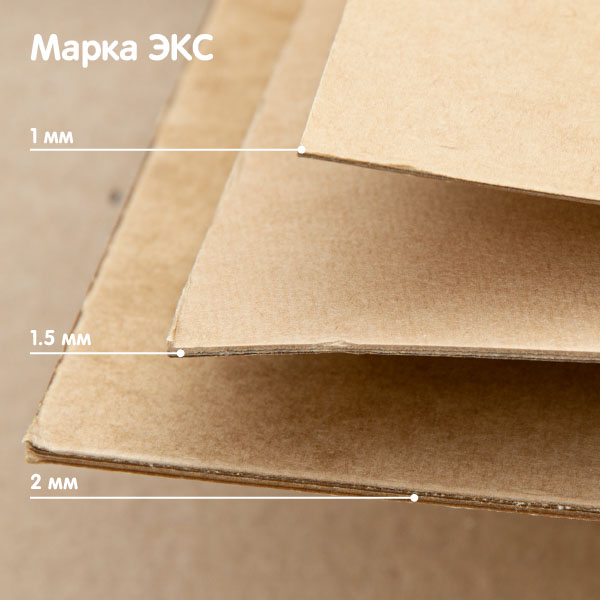

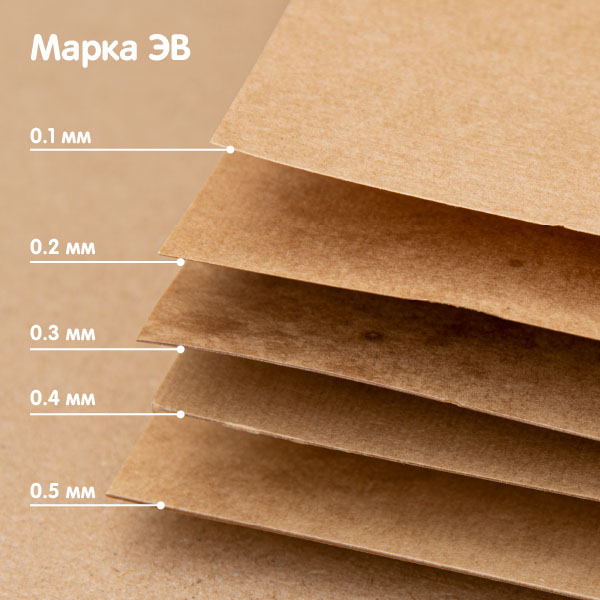

• толщины: 0,1, 0,2, 0,3, 0,4, 0,5, 1, 1,5, 2 мм;

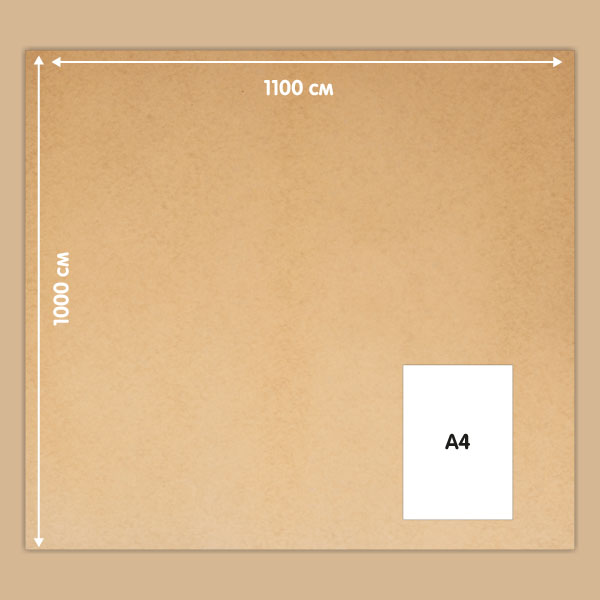

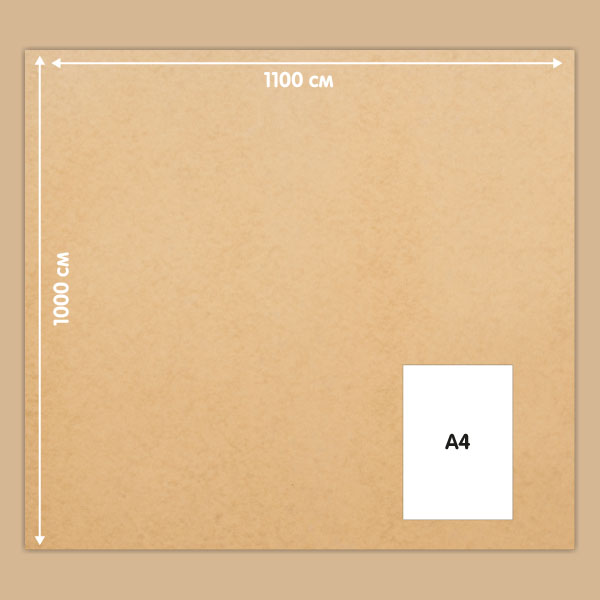

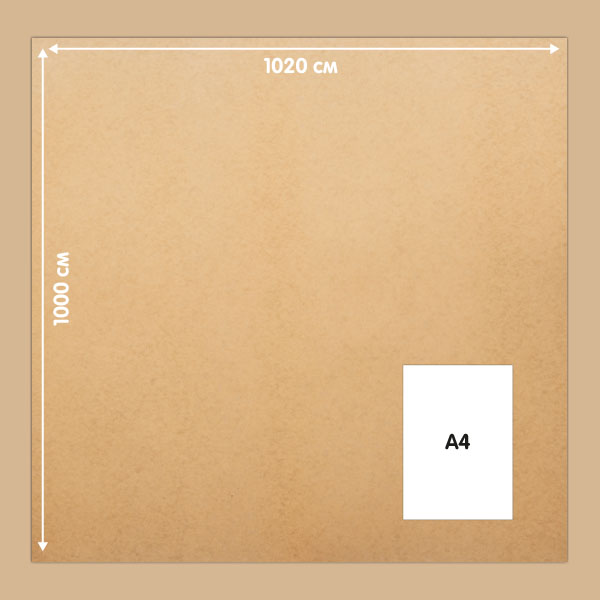

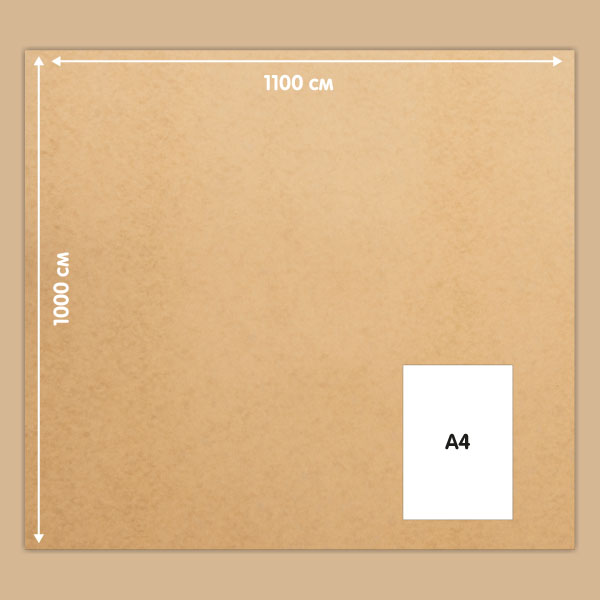

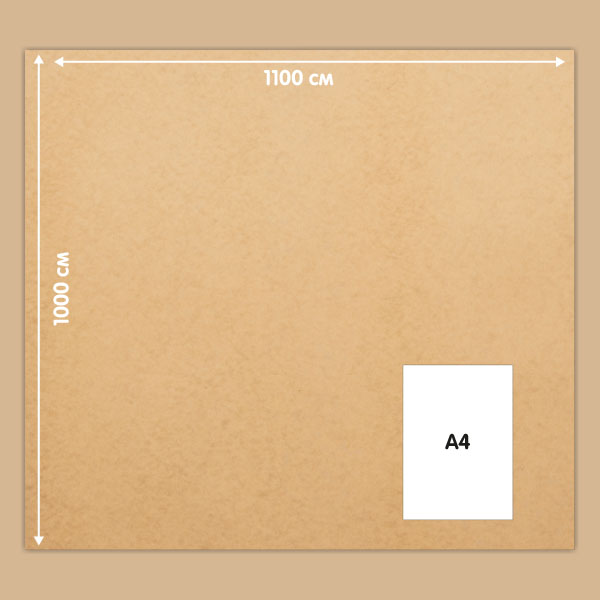

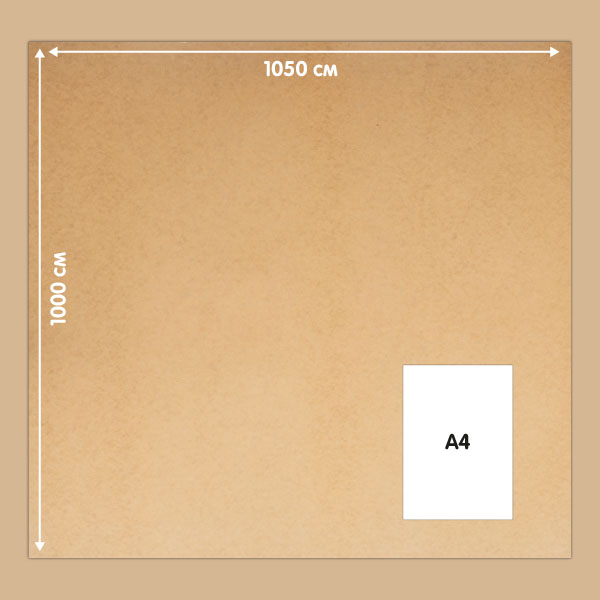

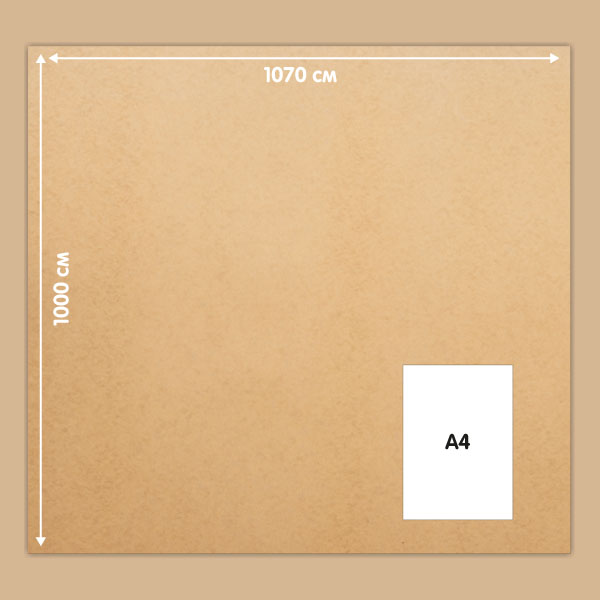

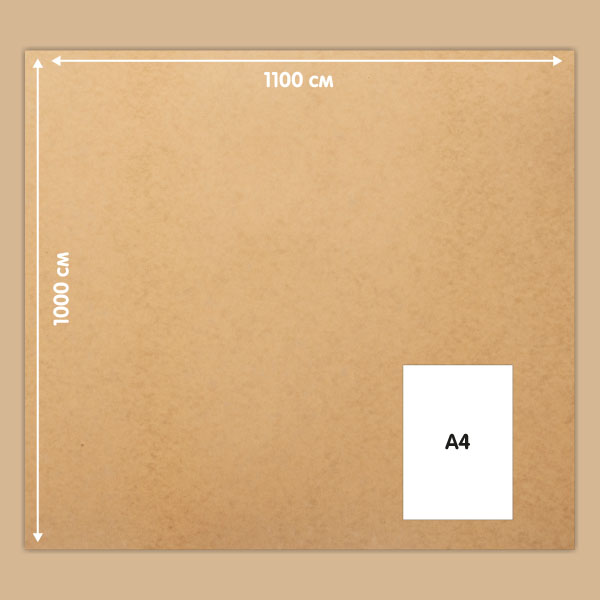

• форматы: 1020х1000, 1050х1000, 1070х1000, 1100х1000 мм;
• ГОСТ 2824-86 (ЭВ), ТУ 17.12.59-030-00278882-2017 (ЭКС);
• цвет: светло-коричневый, гладкая поверхность.

Часто задаваемые вопросы (FAQ):

Чем отличается электрокартон марки ЭВ от ЭКС и Г?
ЭВ это классическая марка по ГОСТ 2824-86 для масляного оборудования. ЭКС имеет улучшенные механические свойства при меньшей плотности и подходит для механически нагруженных изоляторов. Г используется для специальных задач и тонких прокладок с повышенной электрической прочностью.

Какую толщину электрокартона выбрать для трансформатора?
Для межвитковой изоляции силовых трансформаторов берут 0,2-0,5 мм, для основных перегородок и шайб 1-2 мм, для тонкой межслойной изоляции 0,1-0,15 мм. Конкретная толщина определяется напряжением обмотки и схемой охлаждения.

Подойдёт ли электрокартон для лекал и шаблонов?
Да, прессшпан марок ЭВ и ЭКС толщиной 1-2 мм традиционно используется швейными ателье и мебельными мастерскими как удобный материал для лекал: он держит геометрию, не размокает от меловых обводок и хорошо режется ножом или плоттером.

Не теряет ли электрокартон свойства в трансформаторном масле?
Нет, наоборот: правильно высушенный и пропитанный маслом электрокартон полностью раскрывает диэлектрические показатели и работает в составе изоляции масляного трансформатора весь срок службы оборудования.
