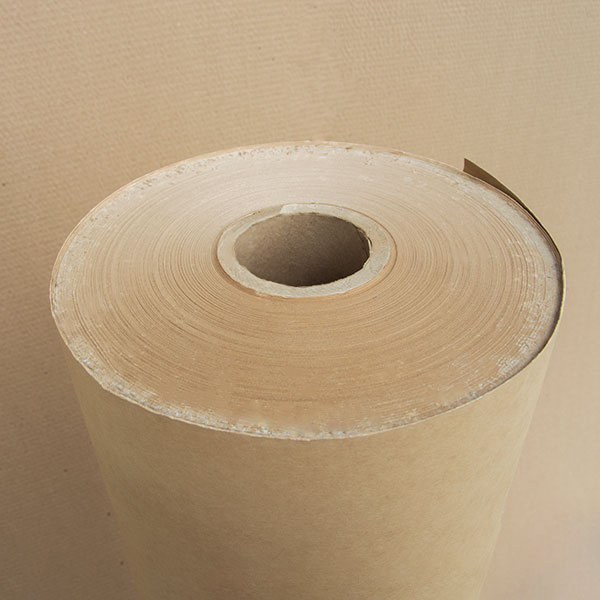

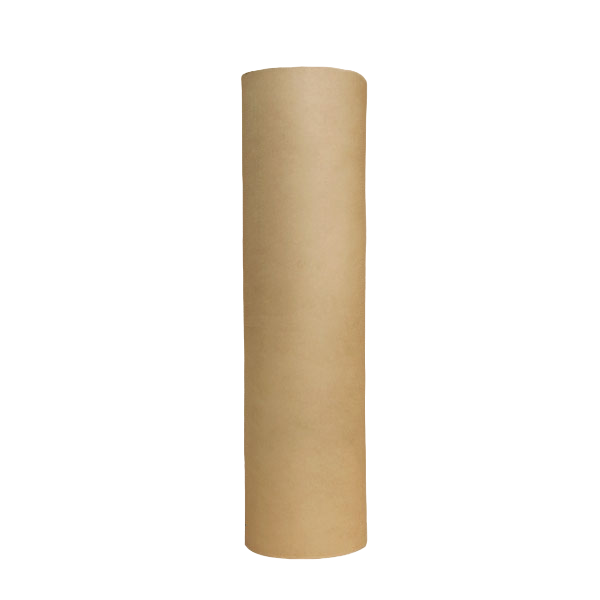

Картон электроизоляционный (электрокартон) в рулонах марки Г

Электроизоляционный картон марки Г в рулоне (электрокартон Г 0,5 мм для оборудования с масляным заполнением по ГОСТ 2824-86) это специализированный прессшпан повышенной термостойкости, рассчитанный на длительную работу при температурах до 150 °C. Изготавливается из смеси сульфатной и хлопковой целлюлозы прессованием, имеет плотность 1,15 г/см³ и однородную светло-коричневую окраску. Марка Г выбирается там, где базовая ЭВ перегревается: в распределительных трансформаторах с интенсивной нагрузкой, в реакторах с принудительной циркуляцией масла, в выпрямительных и преобразовательных установках.

Сочетание оптимальной толщины и широкого формата рулона даёт идеальный размер для серийной нарезки шайб, перегородок и клиньев в производстве масляных силовых трансформаторов и реакторов. Точные значения толщины и ширины указаны в блоке характеристик ниже. Помимо марки Г, в категории представлены смежные позиции: электрокартон ЭВ в рулоне (универсальная марка, 0,1-0,5 мм), электрокартон в листах для разовых ремонтов, электрокартон марок А и Б для прокладок в масле, воде и бензине. Полный ассортимент собран в категории электротехнических бумаг.

Для чего используют электрокартон марки Г в рулоне:

• высокотемпературная изоляция масляных силовых трансформаторов ТМ, ТМГ, ТРДН (0,5 мм);
• изоляционные перегородки в реакторах с принудительным охлаждением (0,5 мм);
• шайбы, кольца и клиновые вставки в выпрямительных установках (0,5 мм);
• изоляция обмоток в преобразовательных трансформаторах для тяговых подстанций;
• прокладки в герметичных корпусах электрооборудования с масляным заполнением;
• лекала и шаблоны для тяжёлых нагрузок в швейном и кожевенном производстве.

Марка Г принципиально отличается от ЭВ температурным классом: если ЭВ рассчитана на стандартный режим (около 105 °C), то Г стабильно работает при 150 °C, что важно для крупных силовых трансформаторов в энергетике, реакторов в металлургии и преобразователей на тяговых подстанциях железной дороги. После пропитки трансформаторным маслом картон Г не теряет диэлектрических характеристик в течение всего срока службы оборудования (15-25 лет), не расслаивается и не выделяет влагу при нагреве. Ширина 1100 мм совпадает с типоразмером промышленных раскройщиков для серийной нарезки крупных шайб и перегородок.

Характеристики:

• марка: Г;
• материал: сульфатная и хлопковая целлюлоза, прессование;
• плотность: 1,15 г/см³;

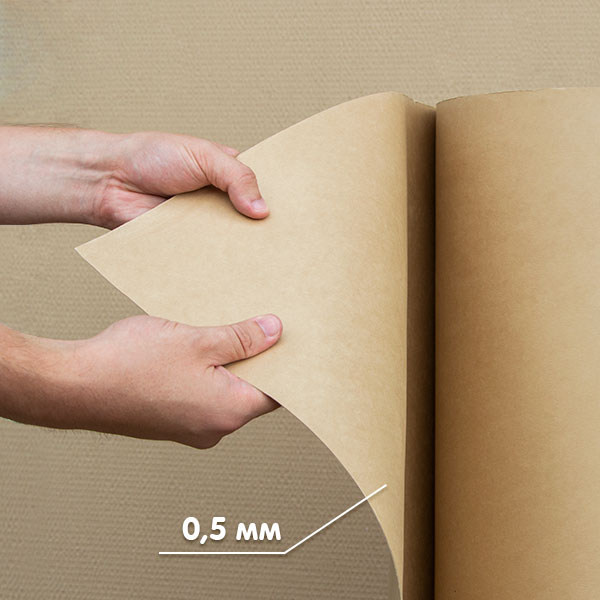

• толщина: 0,5 мм;

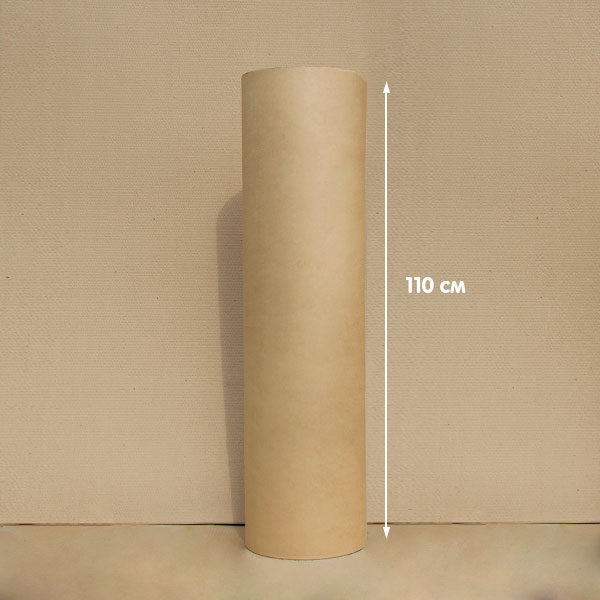

• ширина рулона: 1100 мм;
• рабочая температура: до 150 °C;
• ГОСТ 2824-86;
• цвет: светло-коричневый, гладкая поверхность.

Часто задаваемые вопросы (FAQ):

Чем электрокартон марки Г отличается от ЭВ?
Главное отличие в рабочей температуре: марка Г рассчитана на длительную работу до 150 °C, тогда как ЭВ предназначена для стандартного температурного режима около 105 °C. Г выбирают для тяжёлых масляных трансформаторов и реакторов с интенсивной нагрузкой.

Где применяется электрокартон Г в реальной энергетике?
На подстанциях с распределительными силовыми трансформаторами, на тяговых подстанциях железной дороги, в металлургических цехах с электропечами, в реакторах и преобразователях химических производств, где температура изоляции стабильно высока.

Почему ширина именно 1100 мм?
1100 мм совпадает со стандартом промышленных раскройщиков и штампов крупных производителей силовых трансформаторов. На такой ширине удобно высекать шайбы и перегородки больших диаметров без отходов и без склейки полос.

Можно ли использовать электрокартон Г 0,5 мм для обычных бытовых трансформаторов?
Технически можно, но это избыточно по стоимости: для маломощных и бытовых трансформаторов достаточно ЭВ 0,15-0,3 мм. Марка Г имеет смысл там, где температура изоляции реально приближается к 150 °C.
