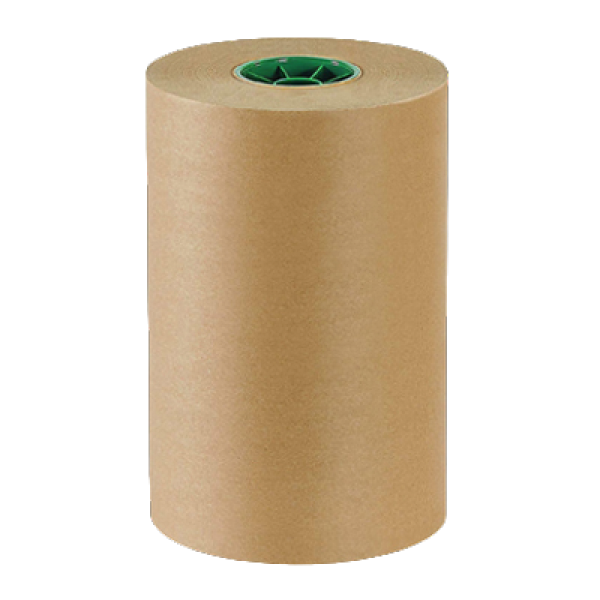

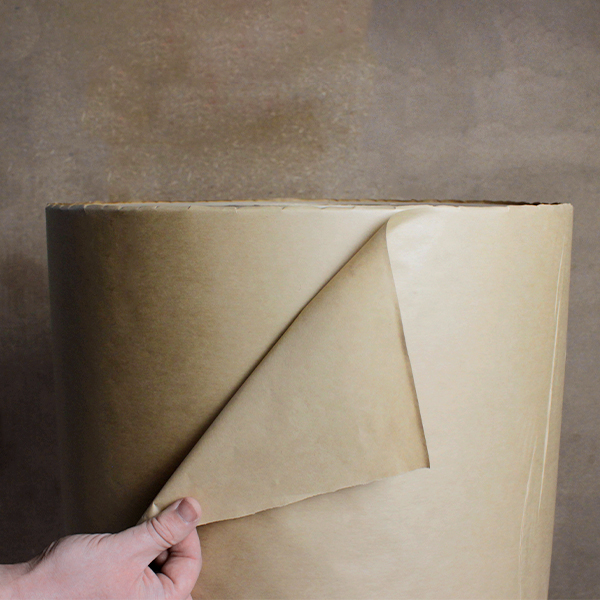

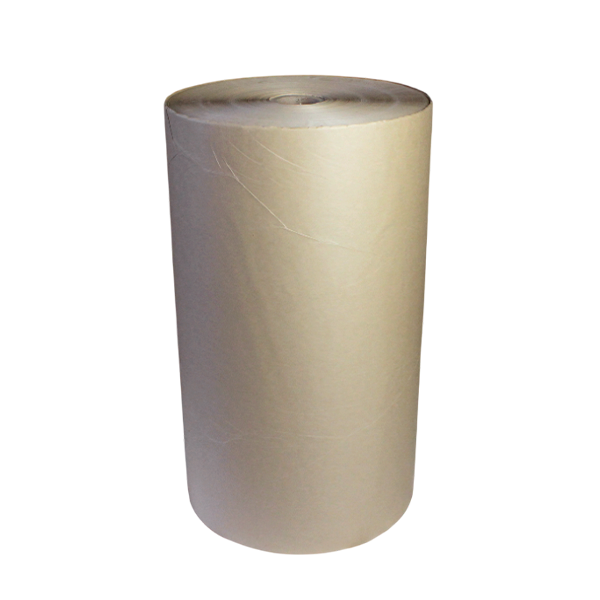

Электроизоляционная намоточная бумага ЭН-85

Электроизоляционная намоточная бумага ЭН-85 (бумага марки ЭН толщиной 85 микрон по ГОСТ 1931-80) это плотная намоточная бумага для трансформаторов, реакторов и электрических машин среднего и высокого напряжения. Изготавливается из небеленой древесной целлюлозы жирного помола, что даёт высокую плотность массы при сохранении эластичности листа. Толщина 85 мкм обеспечивает повышенную электрическую прочность одного слоя по сравнению с базовой ЭН-70, благодаря чему в готовой обмотке требуется меньше слоёв изоляции.

Бумага выпускается под стандартный диаметр втулки промышленных намоточных станков, что упрощает её установку на любую отечественную линию намотки без переоснастки. Помимо ЭН-85, в категории есть базовая намоточная бумага ЭН-70, пропиточная ЭИП-66 Б для гетинакса, трансформаторная ТВ-120. Полный ассортимент собран в категории электротехнических бумаг.

Для чего используют намоточную бумагу ЭН-85:

• намоточная изоляция масляных силовых трансформаторов среднего и высокого напряжения (ширина 800 мм);
• обмотки сглаживающих и пусковых реакторов в энергетике (85 мкм даёт прочность);
• катушки преобразовательных трансформаторов на тяговых подстанциях;
• обмотки сухих трансформаторов средней мощности;
• межслоевая изоляция в крупных измерительных трансформаторах тока;
• технологические прокладки при сборке мощных магнитопроводов.

ЭН-85 это плотный вариант намоточной бумаги, который трансформаторные заводы выбирают там, где базовой ЭН-70 уже не хватает по электрической прочности одного слоя. Толщина 85 мкм позволяет сократить число слоёв обмотки в полтора раза, что уменьшает диаметр готовой катушки и снижает расход меди обмоточного провода. Жирный помол целлюлозы даёт особо плотную массу с минимальной пористостью, что особенно важно при работе бумаги под высоким градиентом напряжения. Стандартный диаметр втулки 76 мм совместим со всеми отечественными намоточными станками без переоснастки.

Характеристики:

• марка: ЭН-85;
• материал: небеленая древесная целлюлоза жирного помола;
• толщина: 85 ± 6 мкм;
• плотность: не менее 0,76 г/см³;

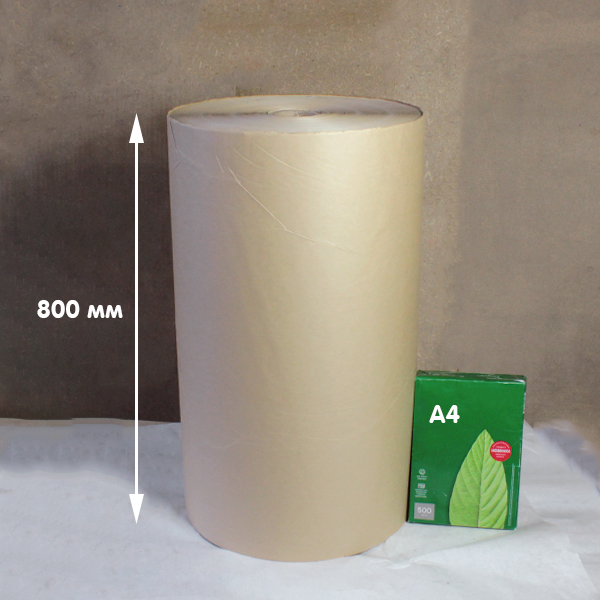

• ширина рулона: 800 мм;

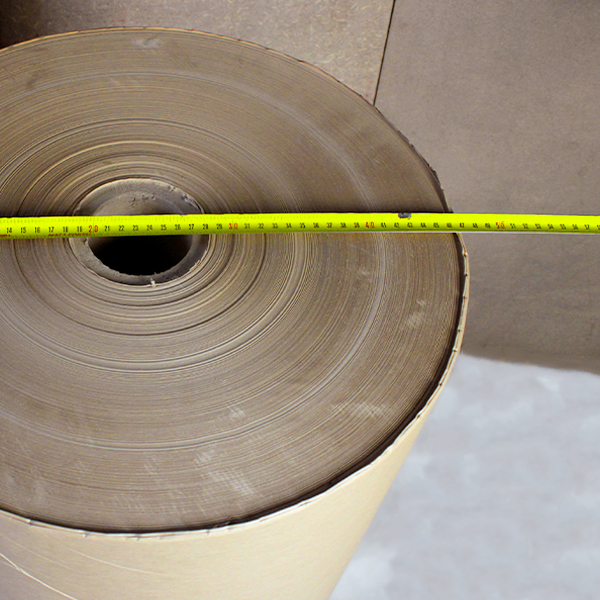

• диаметр втулки: 76 мм;
• ГОСТ 1931-80.

Часто задаваемые вопросы (FAQ):

Когда выбирают ЭН-85 вместо ЭН-70?
ЭН-85 берут, когда нужна повышенная электрическая прочность одного слоя и важно сократить число витков изоляции для уменьшения диаметра катушки. Это критично для крупных силовых трансформаторов и реакторов среднего и высокого напряжения.

Подходит ли ЭН-85 для тяговых подстанций?
Да, бумага широко применяется в преобразовательных трансформаторах тяговых подстанций железной дороги и метрополитена, где нагрузка циклическая и высокая, а требования к электрической прочности изоляции жёсткие.

Почему ширина рулона ЭН-85 ровно 800 мм?
800 мм соответствует стандартной высоте каркасов средних и крупных трансформаторов: при наматывании одна полоса перекрывает всю высоту обмотки без дополнительной стыковки или склейки, что упрощает технологию и повышает надёжность готовой изоляции.

Что значит «жирный помол» в описании бумаги?
Жирный помол это технологический термин: целлюлоза перемалывается до образования сильно фибриллированных волокон, которые после прессования дают особо плотную и однородную массу с минимальной пористостью. Для электроизоляции это критично, потому что любая пора снижает пробивное напряжение.
