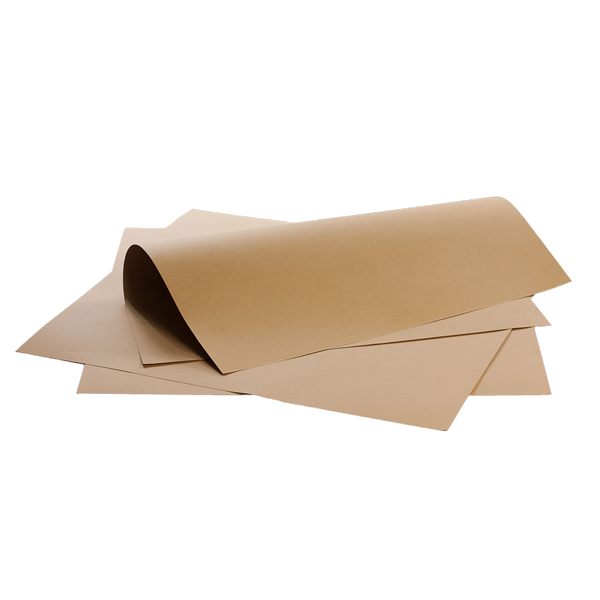

Электроизоляционный картон марки А, Б

Электроизоляционный картон марки А, Б (плотный прокладочный картон ГОСТ 4194-88) это специализированный материал для изготовления уплотнительных прокладок во фланцевых соединениях и любых других разъёмных стыках, работающих в агрессивных жидких средах: трансформаторном масле, дизельном топливе, бензине, воде и техническом водном растворе. Высокая плотность и однородность массы обеспечивают герметичность соединения после затяжки болтов, а низкое влагопоглощение даёт стабильность размеров прокладки в эксплуатации.

В наличии два класса с разной зоной ответственности: марка А с повышенной плотностью для нагруженных стыков и высокого давления среды и марка Б в широкой линейке толщин для типовых уплотнительных задач. Все листы поставляются в едином крупном формате, что удобно для серийной высечки прокладок штампом без перекладки материала. Точные значения толщин и габаритов листа перечислены в блоке характеристик ниже. Помимо ГОСТ 4194-88, в категории есть смежные позиции: электрокартон ЭВ/ЭКС/Г в листах для классической электроизоляции, электрокартон в рулонах для собственной нарезки. Полный ассортимент собран в категории электротехнических бумаг.

Для чего используют электрокартон марки А и Б:

• фланцевые прокладки масляных трансформаторов (марка А, 2-3 мм);
• уплотнения корпусов редукторов и насосов в гидросистемах (Б, 1,5-3 мм);
• прокладки топливных и масляных систем грузовой и спецтехники (Б, 1-2,5 мм);
• уплотнения смотровых лючков и фланцев теплообменников (Б, 2-4 мм);
• прокладки в водяных контурах систем отопления и водоснабжения (Б, 3-5 мм);
• шаблоны и подложки в металлообработке (Б, 4-6 мм).

Электроизоляционный картон А и Б применяется не только в новом производстве, но и при ремонте крупного промышленного оборудования: ремонтные службы машиностроительных и нефтехимических предприятий держат запас разных толщин для оперативного изготовления нестандартных прокладок под архивные узлы и для оборудования снятого с производства. Картон легко режется ножом, штампом, плоттером, ленточной пилой и лазером, благодаря чему подходит как для серийной высечки на промышленной линии, так и для разовой ручной обработки в ремонтной мастерской. Толщины 4-6 мм используются также как подложка под штамповку при ручной работе с тонким металлом и кожей.

Характеристики:

• марки: А и Б;
• ГОСТ: 4194-88;
• толщины марки А: 2, 3 мм;
• толщины марки Б: 1, 1,5, 2, 2,5, 3, 4, 5, 6 мм;
• формат листа: 1500х1020 мм.

Часто задаваемые вопросы (FAQ):

Чем электрокартон марки А отличается от Б по применению?
Марка А плотнее и рассчитана на серьёзные механические нагрузки при затяжке болтов и на повышенное давление рабочей среды. Марка Б универсальна и закрывает большинство задач уплотнения в масле, воде и бензине.

Подойдёт ли электрокартон А и Б для прокладок в горячем масле?
Да, целлюлозный картон сохраняет форму и герметичность при штатных температурах трансформаторного масла и горячих гидравлических систем. Для длительного контакта с агрессивными нефтепродуктами при высокой температуре рекомендуется проверять рабочий температурный диапазон под конкретный узел.

Какую толщину электрокартона марки Б выбрать для фланца водяного контура?
Для типовых фланцев систем отопления и водоснабжения обычно достаточно 3-5 мм: такая прокладка компенсирует мелкие неровности привалочных поверхностей и стабильно держит давление до проектного значения.

Как раскраивать электрокартон марки А и Б под форму фланца?
Тонкие толщины 1-2 мм режутся ножом и плоттером. Средние 2,5-4 мм удобнее на ленточной пиле или лазерном раскройщике. Толстые 5-6 мм обычно высекают пресс-формой или фрезеруют на ЧПУ под точную геометрию фланца.
