Кабельная бумага К-120

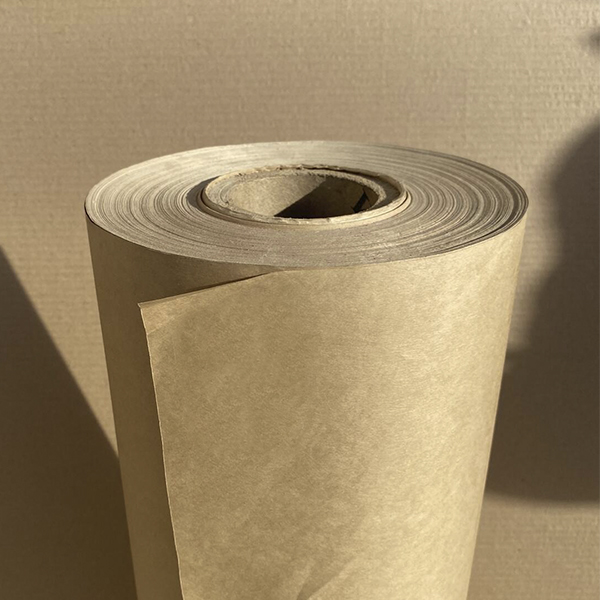

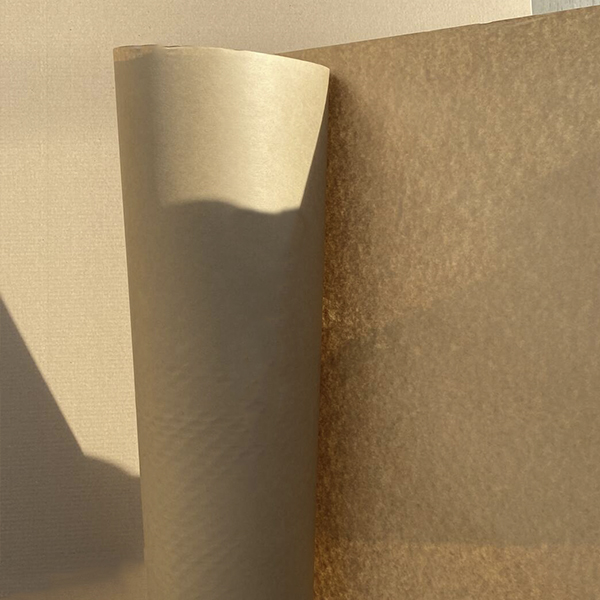

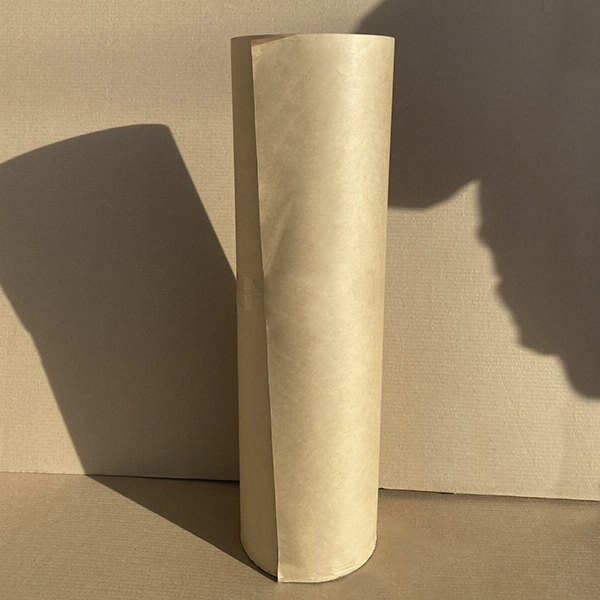

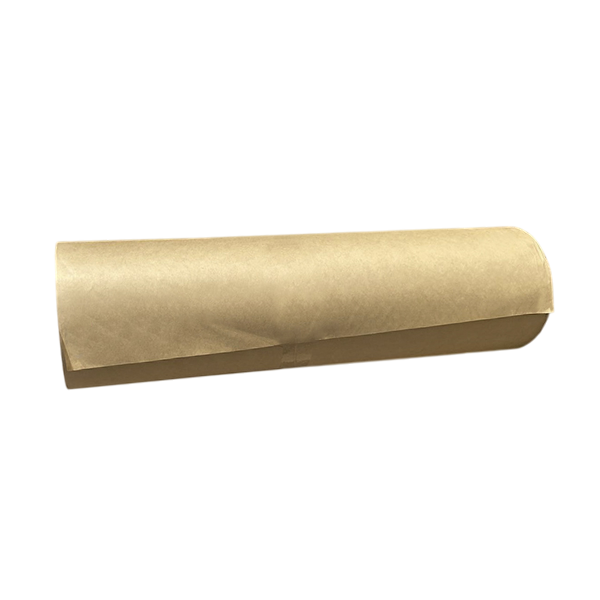

Кабельная бумага К-120 (плотная электроизоляционная бумага 120 микрон по ГОСТ 23436-83) это основной материал для бумажно-масляной изоляции силовых кабелей среднего и высокого напряжения. Изготавливается из сульфатной небеленой древесной целлюлозы без проклейки и наполнителя, имеет однородную структуру и натуральный коричневый цвет. Увеличенная толщина 120 мкм по сравнению с К-080 даёт большую электрическую прочность одного слоя, что упрощает наматывание изоляционного пакета на жилу кабеля и сокращает количество слоёв в готовой конструкции.

Ширина рулона соответствует промышленному стандарту обмоточных машин. Помимо К-120, в категории есть более тонкая кабельная бумага К-080 для слаботочных и обмоточных задач, телефонная бумага КТ-50 и трансформаторная ТВ-120 для масляных трансформаторов. Полный ассортимент собран в категории электротехнических бумаг.

Для чего используют кабельную бумагу К-120:

• бумажно-масляная изоляция силовых кабелей напряжением 10-35 кВ (ширина 750 мм);
• наружный изоляционный пакет силовых кабелей с пропитанной массой;
• изоляция обмоток силовых трансформаторов средней и большой мощности;
• формирование жгутов для заполнения межфазовых пустот в кабелях;
• межслоевая изоляция в катушках электрической аппаратуры (120 мкм даёт прочность);
• технологическая бумага для прокладок при сборке маслонаполненного оборудования.

Кабельная бумага К-120 это рабочий стандарт кабельных заводов «Камкабель», «Уралкабель», «Севкабель» и многих региональных производств: бумага идёт на тысячи погонных метров готовых кабелей серий АСБ, ААБ, ААШв, СБ и других маслонаполненных конструкций. Ремонтные службы городских электросетей и метрополитена используют К-120 при восстановлении кабельных муфт и при перемотке участков высоковольтных линий по архивным проектам. Толщина 120 мкм обеспечивает достаточную электрическую прочность для напряжения 35 кВ без избыточного увеличения диаметра кабеля.

Характеристики:

• марка: К-120;
• материал: сульфатная небеленая древесная целлюлоза;
• толщина: 120 мкм;

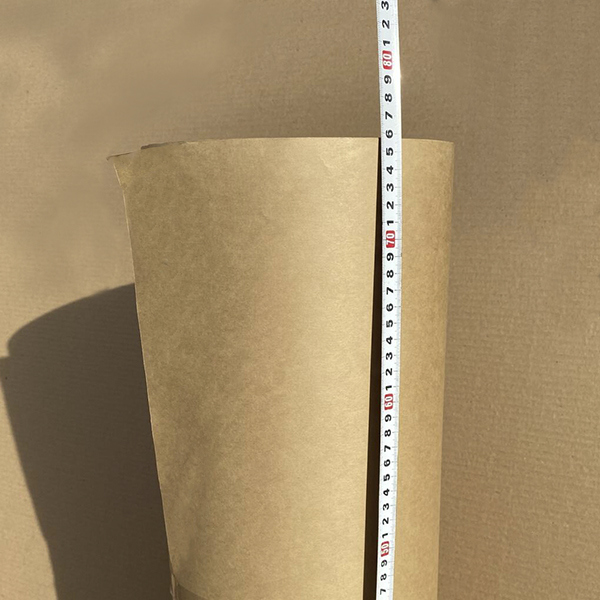

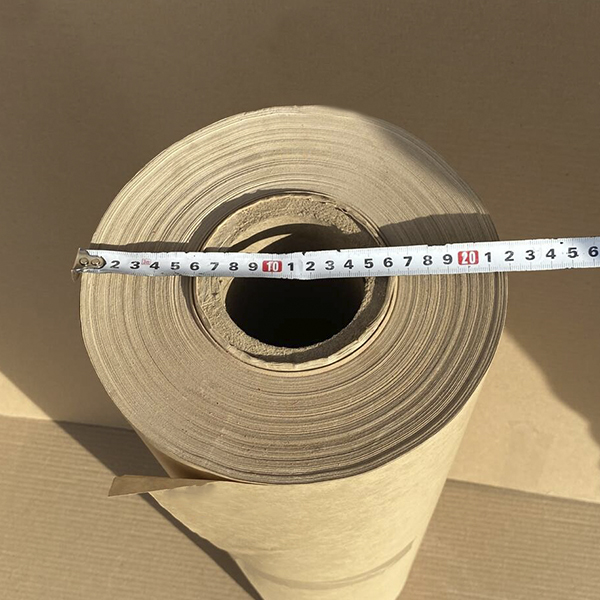

• ширина рулона: 750 мм;
• в 1 кг: около 14 погонных метров;
• ГОСТ 23436-83;
• без проклейки и наполнителя.

Часто задаваемые вопросы (FAQ):

Когда выбирают К-120 вместо К-080?
К-120 берут для силовых кабелей среднего и высокого напряжения (10-35 кВ) и для трансформаторов средней и большой мощности, где нужна высокая электрическая прочность одного слоя. К-080 подходит для слаботочных, телефонных и обмоточных задач.

Совместима ли К-120 с пропиточными маслами?
Да, отсутствие проклейки и наполнителя позволяет бумаге равномерно впитывать трансформаторное и кабельное масло по всей толщине слоя. Это обязательное требование для бумажно-масляной изоляции силовых кабелей.

Подходит ли К-120 для ремонта советских кабельных муфт?
Да, ГОСТ 23436-83 действует с советских времён и К-120 совместима со всеми архивными типоразмерами кабельной арматуры. Ремонтные службы городских электросетей и метрополитена применяют К-120 для восстановления муфт серий 4КВТ, СС, ПСТ и других.

Какой расход кабельной бумаги К-120 на 1 км силового кабеля?
Зависит от напряжения, сечения жилы и числа слоёв изоляции. Для типового кабеля 10 кВ сечением 3х70 мм² расход составляет ориентировочно 80-120 кг на 1 км. Точный расчёт делается по проектной документации.
